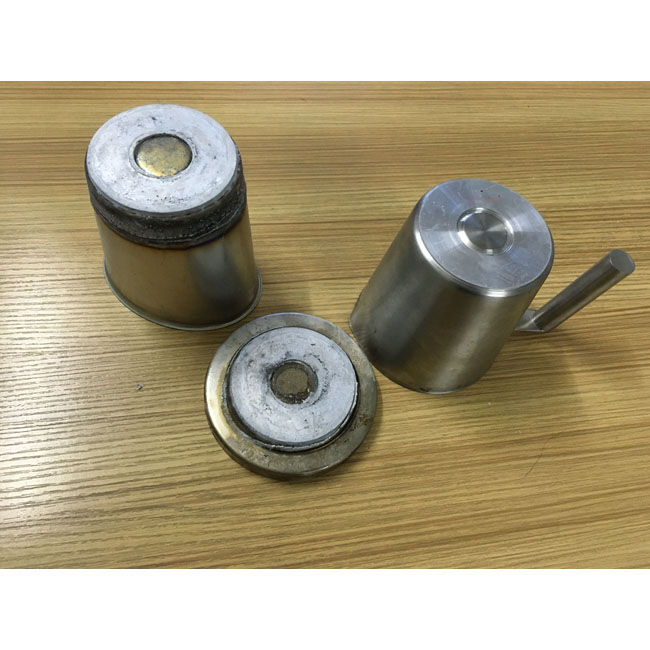

1、用助焊剂在空气中钎焊

　　关于运用焊剂在空气中钎焊不锈钢板，一般运用低温银钎焊合金。这类填料包括56％银，铜，铟，镍，熔点范围为600-710℃。或许60％银，铜，锡，熔点范围为602-718℃。主张将这些填料用于无缝隙腐蚀的方位进行钎焊接头。含有镉和锌的填料可能会导致不锈钢板腐蚀。运用的助熔剂一般是碱金属盐的混合物，其在室温下是固体。需求在它们开端溶解待连接的不锈钢板表面上的氧化膜之前熔化。即使在充满溶解的氧化物的情况下，助焊剂也有必要坚持满意的流动性，以使其通过熔融钎焊合金的前进部分从毛细管间隙冲出。

　　焊剂有必要变得活跃并开端溶解氧化物，温度比所用钎焊合金的固相线温度低至少50℃并坚持活性。助焊剂还有必要能够润湿并保留在笔直表面上，而且残留物应该能够在钎焊循环结束时容易地从工件上移除。没有一种助焊剂满意所有这些要求，因而可以获得一系列专有助焊剂。

　　助焊剂最好作为糊剂施加到关节上。助焊膏应均匀地涂在接头的合作表面和紧邻接头的合作表面上，并特别注意对接头附近的部件上的任何尖利边缘施加宽松的量。将焊剂预先施加到组件上比在加热循环期间将焊剂施加到接头上更好。用助焊剂进行空气钎焊时需求注意施加到接头的焊剂量有必要满意，钎焊时间需求尽可能短，钎焊温度需求尽可能低，作业的热量输入平衡，使接头的任何部分都不会饱尝过高的温度。

　　2、在复原气氛下钎焊

　　不锈钢板的复原气氛炉钎焊现已迅速发展并不断扩大，这是为了满意汽车行业对不锈钢板制造的燃料导轨和系统的需求。在这种类型的运用中，依赖于表面氧化物的化学复原，以供给不含氧化物的表面，以答应熔融填料资料润湿和流动。正是由于这个原因，钎焊一般在连续的运送炉中进行，该运送炉内衬有耐热合金，然后可以容纳大气。在用于减少大气钎焊的炉子中，仔细控制氢气，氧气和水蒸气水平非常重要。在复原气氛炉钎焊中运用铜或铜基合金作为填充资料，这意味着钎焊温度一般超越1085℃。

　　3、真空钎焊

　　在大多数不锈钢板在真空中钎焊的运用中，运用高温钎料金属。真空钎焊温度一般为高，即超越1000℃。这供给了作为钎焊操作循环的一部分进行一些热处理的时机。作为该进程的一部分，炉子可以用惰性气体回填，以帮助冲洗来自待钎焊部件的毛细管途径的任何残余空气。在钎焊操作开端之前移除该气体。在填料凝固后，惰性气体可用于加快冷却。

　　文章源自：不锈钢电热产品钎焊 http://www.jmhongxin.com
